CE-10型
油水分离器
(标准型)
使用之前请仔细阅读说明书!
上海三本环保科技有限公司
SHANGHAI SANBON ENVIRONMENTAL PROTECTION TECHNOLOGY CO.,LTD

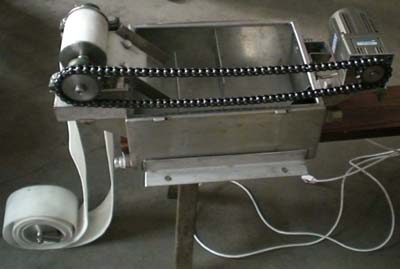

一 产品概况
1. 超群的回收能力:方向性植毛纤维滤带是由长短不一的纤维组成,纤维之间会有很大的蓄油空间,经测算,方向性植毛纤维滤带和同带宽的钢带回收油能力之比为8/1。
2. 超长的使用寿命:方向性植毛纤维滤带的制造材料本身能耐磨耐腐蚀。当然除滤带本身的可靠质量,还因为滤带的蓄油部分为植毛纤维之间的空间,当刮油的时候,刮板并不会接触滤带,滤带损耗极小,从实际运行情况来看,如果保养到位,滤带寿命可以达到7年。
3. 二次分离:表面浮油处理机对经过回收后的浮油还有一个二次分离的过程,使分离后的浮油纯度大大提高。
二 产品规格
型号
|
CE-10
|
回收油量(L/H)
|
35~11O
|
带宽(mm)
|
100
|
外型尺寸(mm)
|
300X480X268
|
功率(W)
|
60
|
马达型式
|
单相220V 60W
51K60GN-C
(附减速机)
SGN-50
|
滤带规格(单位:mm)
|
型式 宽 设置高
A 100 700
B 100 1200
C 100 1700
D 100 2200
|
滤带速度
|
4.6~5.5m/min
|
定格电流
|
0.56A
|
重量
|
28Kg
|
回收油量(L/H)
|
35~110
|
表面浮油回收机工作原理图
支架定位
如原理图所示,某些场合可能需要一个自备固定支架,支架高度可根据现场情况自由调整,机器下部有四个固定机器的孔,可通过四个螺栓与支架相连。(具体尺寸见下图)
三 组合安装
-
打开外包装,可以看见机器几乎已组装完毕。
-
将机器安装在设置场所,将机器上盖打开,水平仪放在上滚轮法兰部,以确定机器水平。(如下图)
-
参考滤带更换方法,将滤带挂在上部滚轮上。
-
将挂在上部滚轮的滤带撑开,并将下滚轮挂上。
-
将出水口,出油口之前的软管装配完毕后,整个安装工程就算告一段落。
有动植物油的场合,应设置在离发生源较近的地方。
四 运转操作
本机附有1.5米长的电源线(附插头),为安全起见,请安装漏电开关。而有关30型以上机种附机内配线。
-
本体分离槽内先注入一半清水。
-
将开关打开确认滤带转动正常。
-
其次滤带转动时是否与刮刀吻合,如果刮取的油水左端和右端流出量相等时就没问题。
-
刮取的油水在分离槽内因比重而分离。
五 滤带更换
必要工具:开口扳手、活动扳手。
-
提起滤带将下滚轮取出。
-
下滚轮取出后,拆下上滚轮轴承边侧的螺丝(不附链条齿轮的那一面),其次拆开并取出上滚轮下方附带水盘的左右固定螺丝二个,再将承水盘拿下。
-
以上步骤完成后,将轴承(如下图)斜斜拉起,将原滤带先行取出。在新的滤带挂入之时,必须确定转动方向与滤带背面箭头同向,才能挂入。
-
滤带挂入后按逆向程序组合。
为防止滤带偏移,滤带安装后请注意下列事项:
-
确认机械水平。
-
轴承安装时须调整松紧度以免运转不顺畅。
-
调整承水盘刮板位置(如下图)。
-
刮板部分,适当的向滤带移动直到刮出油为止。
六 保养
-
分离槽每月至少清洗一次,当使用中间若含油SS或沈淀物较多时,必须增加清洗次数。
-
可移动部分(如轴承、链条等)请遵照加油分类表,添加润滑油。
添加油分类表
润滑油添加处
|
油种类
|
使用量
|
工具
|
给油期限
|
减速机
|
30型以上
|
机油#115
|
20克
|
黄油枪
|
20000小时
|
滚轮链条
|
通用
|
黄油
|
少量
|
毛刷
|
1次/日
|
链条齿轮
|
通用
|
黄油
|
少量
|
毛刷
|
1次/日
|
滚轮轴承
|
通用
|
黄油
|
约3克/个
|
黄油枪
|
1次/日
|
分解修理每一~二年实施一次即可,日常容易引起的故障以及对策请参考下表所列,其它表列以外的故障若无法解决时,请联络本公司详谈后处理。
故障对策
状态
|
原因
|
对策
|
(1)滤带偏移
|
1.机械水平不准确
|
确认调整
|
2.承水盘安装位置不佳
|
调整
|
3.刮板倾斜角度不良
|
调整(参考)
|
4.上滚轮轴承位置不佳
|
调整(参考)
|
5.上滚轮轴承磨损
|
更换
|
6.上滚轮偏移磨损
|
更换
|
7.上滚轮内有异物混入、附着
|
清除
|
状态
|
原因
|
对策
|
(1)滤带偏移
|
8.滤带遭风吹摇晃
|
设置挡风屏
|
9.滤带遭水冲歪
|
设置整流板
|
10.滤带寿命期满
|
更换
|
(2)出油口有水流出
|
1.沈淀物过多
|
定期清除
|
2.排出口位置错误
|
确认
|
(3)马达不动
|
1.插头未插入插座
|
确认
|
2.保险丝断裂
|
更换
|
3.电线断裂
|
更换
|
4.马达寿命期满
|
更换
|
5.马达绝缘失效、漏电
|
更换
|
6.上滚轮不动
|
更换轴承
|
(4)回收量减少
|
1.马达逆转
|
确认接线是否正确
|
2.滤带悬挂方向错误
|
更正
|
3.刮板位置不当,刮不到油
|
调整刮板位置
|
4.机台设置方向与水流逆向
|
变更设置方向
|
5.滤带积垢堵塞
|
滤带清洁或更换
|
调整刮板时,先将刮板调整偏移方向的固定螺丝放松,之后调整刮板角度及距离再固定,这样连续调整几次后几乎所有的偏移情形均可修正。
